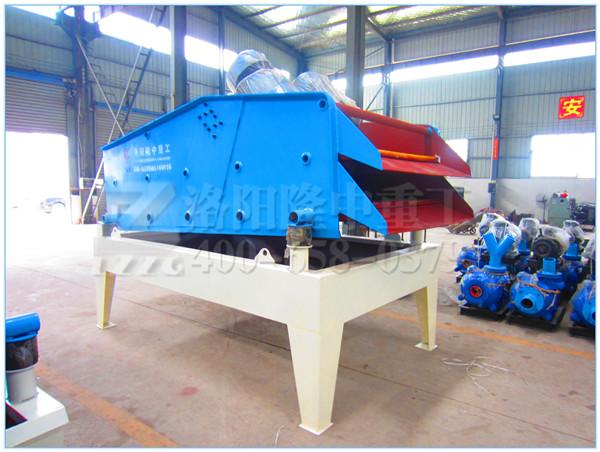

TS系列直線脫水篩分單、雙層兩種類型，主要由篩箱，振動器，吊掛鋼絲繩，隔振螺旋彈簧，防擺配重和電動機等組成。整個篩子通過四組隔振螺旋彈簧和鋼絲繩吊裝在兩根基礎梁上，安裝角度一般為0度~5度。鋼絲繩上裝有防擺配重，可以用來調節篩子的橫向擺動。防擺配重在鋼絲繩上的位置可根據實際情況進行配裝。振動器安裝在篩箱中間的橫梁上，與篩面成45度。篩面通過電機驅動器產生振動。物料沿篩面成45度進行拋擲和篩分。

TS系列直線脫水篩的振動器均為箱式的，主要由篩箱體，主動軸，從動軸，偏心重塊，人字齒輪，三角膠帶輪和軸承組成。在兩傳動軸上裝有一隊人字齒輪和四個偏心塊。偏心塊與軸成180度。滾動軸承安裝在人字齒輪與偏心塊之間，為便于拆卸，滾動軸承采用內滾動軸承采用內孔帶錐度的113628型。也就是說，軸承裝在錐套上，錐套與軸鎖緊。當拆卸時，只須背緊錐套上的花帽，便可擊出錐套取下軸承。三角膠帶輪安裝在主動軸上，并由電動機通過三角帶驅動振動器工作。
